二极管型号繁多，从普通整流管(1N4007)到高频肖特基管(BAT

　　4)、功率 IGBT 续流二极管，其参数差异显著。测试仪器能否同时检测多型号二极管，直接影响半导体生产、研发及维修效率。本文将系统分析不同类型测试仪器的多型号兼容能力，探讨技术实现路径与应用边界。

　　一、二极管参数差异与测试挑战

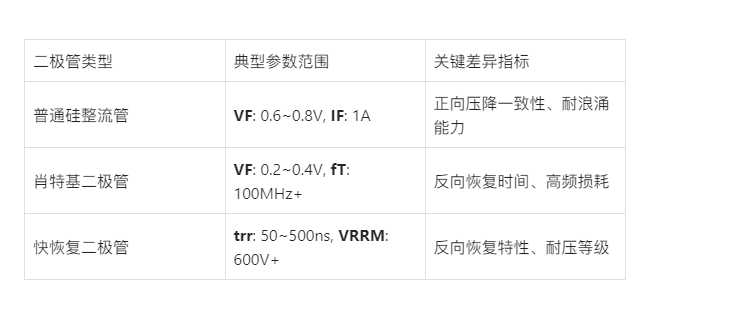

　　1.1 型号参数对比

　　1.2 测试难点

　　参数跨度大：正向电流从 μA 级(信号二极管)到 kA 级(功率二极管)，需仪器具备宽量程切换能力。5动态特性差异：高频二极管需测试纳秒级反向恢复时间，传统仪器难以捕捉。

　　环境适应性：碳化硅(SiC)二极管需高温测试(200℃+)，对仪器耐受性提出挑战。

　　二、不同测试仪器的多型号检测能力

　　2.1 万用表类仪器

　　兼容范围：仅支持普通硅 / 锗二极管基础参数(VF、极性)，无法区分肖特基与快恢复管。

　　实现方式：通过固定 1mA 测试电流统一测量，但对大电流型号(如 10A 整流管)存在显著误差。

　　2.2 晶体管图示仪

　　多型号支持：可绘制不同二极管的 V-I 曲线，区分正向压降差异，但需手动调整扫描参数。

　　局限性：无法测试高频特性，对功率器件的大电流测试需外接负载电阻。

　　2.3 半导体参数分析仪

　　全能型检测：通过可编程源表(SMU)动态调整测试条件，支持从信号管到功率管的全参数检测。

　　技术优势：

　　脉冲测试模式适配高频二极管反向恢复时间测量;

　　高温探针台附件可实现宽禁带器件的温度特性测试。

　　2.4 自动测试系统(ATE)

　　批量兼容能力：通过模块化配置(如 LXI 模块、PXI 模块)，可同时检测 200 + 颗不同型号二极管。

　　智能分选：基于预设参数阈值(如 VF 偏差 ±5%)，自动分拣器件类型。

　　三、多型号检测的技术实现路径

　　3.1 硬件模块化设计

　　量程自动切换：仪器内置继电器矩阵，根据被测二极管类型自动切换电流 / 电压量程(如 100μA→10A)。

　　探针台适配：使用可更换探针卡，兼容 SOD-123(小信号管)与 TO-247(功率管)封装。

　　3.2 软件算法优化

　　参数智能识别：通过初始测试脉冲判断二极管类型(如肖特基管 VF <0.5V)，自动调用对应测试序列。

　　自适应补偿：针对不同型号的结电容差异，动态调整测试信号频率，避免容性负载干扰。

　　3.3 典型应用案例

　　某功率器件厂商使用 Keysight B1500A 分析仪，通过以下配置实现多型号检测：

　　配置 4 象限 SMU 模块，支持 ±200V/±10A 输出;

　　编写 Python 脚本，自动识别 DUT 类型(整流管 / 续流管);

　　结合高低温箱，同步测试 - 40℃~150℃环境下的参数漂移。

　　四、检测局限性与应对策略

　　4.1 固有限制

　　频率上限：通用仪器(如万用表)仅支持直流 / 低频测试，高频二极管(>1GHz)需专用网络分析仪。

　　功率耗散：大电流测试时器件发热显著，需搭配水冷夹具或脉冲测试降低热效应。

　　4.2 解决方案

　　混合测试架构：结合半导体参数分析仪与高频示波器，分别测量静态与动态参数。

　　云平台辅助：通过云端数据库预存不同型号参数标准，实时比对测试结果并预警异常。

　　五、未来技术趋势

　　AI 驱动自适应测试：利用机器学习分析历史测试数据，预测器件类型并优化测试流程。

　　片上集成测试：在晶圆级测试中嵌入微流控芯片，实现多型号二极管并行检测。

　　无线传感技术：通过非接触式测试探头，避免夹具接触对敏感器件(如光电二极管)的影响。

　　结语

　　测试仪器对不同型号二极管的同步检测能力，依赖硬件模块化、软件智能化及场景化适配。从基础维修到前沿研发，用户需根据需求选择适配方案：万用表适用于快速筛查，半导体参数分析仪满足复杂场景，ATE 系统则聚焦规模化生产。随着宽禁带半导体的普及，多型号兼容测试技术将向高精度、自动化方向持续突破。
