可控硅型号繁杂，从封装(TO-220、TO-3P、贴片SOT-89)到功率(小信号毫安级到大功率百安级)差异极大，但核心结构(阳极、阴极/主电极、控制极)与工作原理一致，这为通用测量提供了可能。无论测量单向还是双向、小功率还是大功率可控硅，只要抓住“主电极绝缘性、控制极导通特性、触发功能”三大核心，就能用一套方法精准判断好坏。本文详解这套通用测量法，适配所有常见型号。

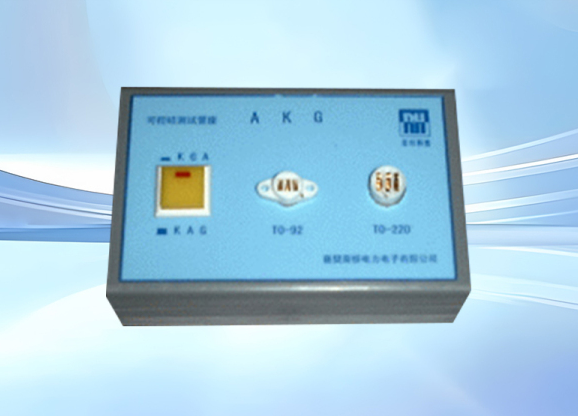

　　测量前核心准备：统一流程适配全型号。工具仅需通用数字万用表(带二极管档、电阻档)，无需专用设备;无论哪种型号，测量前必须从电路中完整拆下，避免其他元件干扰，大功率型号需额外用螺丝刀短接引脚放电，防止残留电压误判。关键一步是引脚识别，优先查 datasheet 确认引脚定义(单向：A阳极、K阴极、G控制极;双向：T1/T2主电极、G控制极)。无 datasheet 时用通用技巧：二极管档测三组引脚，单向可控硅仅A-G、K-G有单向导通压降，A-K间绝缘;双向可控硅仅G-T1有单向导通压降，T1-T2间绝缘。

　　通用测量第一步：主电极绝缘性检测，排除短路/开路故障。将万用表调至2MΩ高阻档(全型号通用，避免低阻档损坏器件)：单向可控硅测A-K正反向电阻，双向可控硅测T1-T2正反向电阻，两次测量结果均应接近无穷大(万用表显示“1.”)。若任意一次测量为几十欧姆内小电阻，说明主电极短路，直接判定损坏;若一次无穷大、一次明显有阻值，属于异常，需进一步验证。这一步能快速排查80%以上的严重故障，所有型号判定标准完全一致。

　　通用测量第二步：控制极导通特性检测，验证PN结完好。切换万用表至二极管档，测量逻辑全型号通用：单向可控硅测A-G(红接A、黑接G)、K-G(红接K、黑接G)，均应显示0.4-0.7V导通压降，交换表笔后均为无穷大;双向可控硅测G-T1(红接T1、黑接G)显示导通压降，交换表笔及测G-T2时均为无穷大。若出现“正反向均导通”“均不导通”或压降超出0.4-1.0V范围，无论哪种型号，均判定控制极PN结损坏，失去触发基础。

　　通用测量第三步：触发功能验证，确认核心性能。这是判断可控硅能否正常工作的关键，仅大功率型号需微调触发条件。操作逻辑统一：万用表置1kΩ档，单向可控硅红接A、黑接K(显示无穷大)，用3V电池(正接G、负接K)短暂接触触发，电阻瞬间降至几十-几百欧姆即合格;双向可控硅红接T1、黑接T2(显示无穷大)，用1.5V电池(正接G、负接T1)短暂接触，电阻骤降即合格。小信号型号触发后可能立即复位，大功率型号可能维持导通，均属正常，核心是“能被触发导通”。

　　型号差异微调：避免特殊情况误判。小信号/贴片型号引脚间距小，用细头表笔防止短路，测量时轻按引脚避免损坏;大功率型号触发电流略大，用3V电池替代1.5V电池提升成功率，导通压降允许放宽至0.4-1.0V;高频可控硅测量时需远离强电磁干扰，关闭周边大功率设备。但这些仅为细节微调，核心测量逻辑与判定标准不变。

　　通用判定标准总结：所有型号满足以下3点即为合格：①主电极正反向电阻均为无穷大;②控制极与对应主电极单向导通、压降正常;③能被触发导通。只要有一项不满足，直接判定损坏。这套方法无需记忆不同型号的专属流程，只需抓住共性核心，就能快速“一眼辨”好坏，适合电子维修、设备运维等各类场景。
