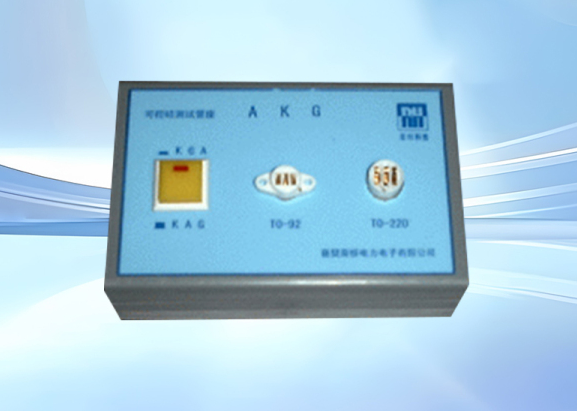

测量可控硅好坏的核心是遵循“引脚识别→分步测量→结果判定”的完整流程，每一步都暗藏易踩的误区。无论是单向还是双向可控硅，只要严格按流程操作并规避误区，就能精准判断其性能。本文详解全流程操作，同时标注各环节避坑要点，适配所有常见型号可控硅。

　　第一步：引脚识别(基础环节，错则全错)。可控硅核心引脚为3个：单向可控硅是阳极A、阴极K、控制极G;双向可控硅是主电极T1、主电极T2、控制极G。操作方法：优先查阅器件 datasheet，明确引脚排列(不同封装如TO-220、贴片SOT-89差异大);无 datasheet 时用万用表二极管档辅助识别——双向可控硅仅G与T1间有0.4-0.7V导通压降(红表笔接T1、黑表笔接G)，其余引脚组合均绝缘;单向可控硅则是A-G、K-G间有导通压降，A-K间完全绝缘。

　　避坑要点：①切勿凭经验判断引脚，比如误将双向可控硅T2当作T1.会导致后续测量逻辑全错;②引脚氧化时先用电工砂纸轻磨，避免接触不良导致“假绝缘”误判;③贴片型号引脚间距小，用细头表笔测量，防止表笔短路。

　　第二步：分步测量(核心环节，精准排查故障)。工具选用通用数字万用表，按“主电极绝缘→控制极特性→触发功能”逐步测试。环节1：主电极绝缘性检测。万用表调至2MΩ高阻档，单向可控硅测A-K正反向电阻，双向可控硅测T1-T2正反向电阻，正常情况下两次测量结果均为无穷大(万用表显示“1.”)。避坑要点：禁用低阻档测量，否则大电流可能击穿可控硅，造成“人为损坏”。

　　环节2：控制极导通特性检测。切换至二极管档，双向可控硅：红接T1、黑接G显示导通压降，交换表笔及测G-T2均为无穷大;单向可控硅：红接A、黑接G、红接K、黑接G均显示导通压降，交换表笔均为无穷大。避坑要点：①压降在0.4-1.0V均属正常，大功率可控硅压降略高，无需机械套用0.4-0.7V标准;②测量时手部干燥，避免同时触碰多个引脚，防止人体电阻干扰结果。

　　环节3：触发功能验证(关键环节，确认核心性能)。万用表置1kΩ档，双向可控硅：红接T1、黑接T2(显示无穷大)，用1.5V干电池正极接G、负极接T1短暂接触(1-2秒)，电阻瞬间降至几十-几百欧姆即触发正常;单向可控硅：红接A、黑接K(显示无穷大)，用3V电池正极接G、负极接K短暂接触，电阻骤降即合格。避坑要点：①干电池接触时间严控在1-2秒，长时间通电会烧毁控制极PN结;②大功率可控硅触发电流略大，用3V电池替代1.5V，提升触发成功率，避免“假失效”误判。

　　第三步：结果判定(收尾环节，明确器件状态)。合格可控硅需满足三个条件：①主电极正反向电阻均为无穷大，无短路/漏电;②控制极与对应主电极单向导通，压降正常;③触发后主电极能实现导通切换。只要有一项不满足，即判定为损坏：①主电极有小电阻→短路损坏;②控制极正反向均导通/均绝缘→PN结损坏;③触发后无导通→触发功能失效。

　　避坑要点：①测量前必须将可控硅从电路中完整拆下，避免电路中电阻、电容干扰;②先短接引脚放电，防止电路残留电压导致“假触发”;③判定后再次短接引脚放电，避免残留电荷影响后续使用或测试。

　　总结：测量可控硅好坏无需复杂设备，按“引脚识别→分步测量→结果判定”流程操作，同时规避“引脚误判、低阻档测量、长时间触发”等误区，就能精准判断器件好坏。这套流程适配所有型号，无论是新手还是资深从业者，都能稳定应用。
